调理、存储系列

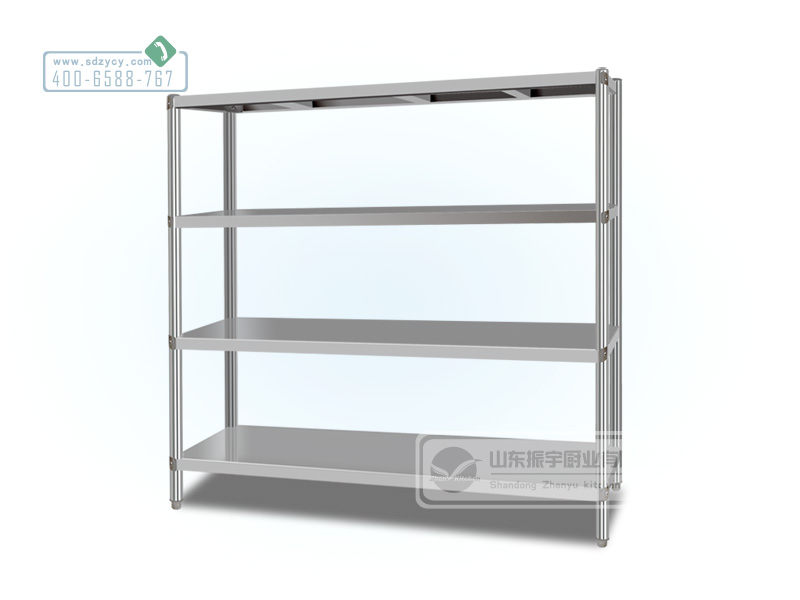

四层平板货架

详细介绍:
产品型号:ZY-SCPBHJ-150; 规格尺寸:1200×500×1550mm;

        四层平板货架(组装式货架),采用优质不锈钢板材,经过精心设计然后经激光切割、折弯、焊接、抛光而成,平板货架采用组装式紧固件结构,层架可调,层架面板下加有加强筋,承重能力强,货架地脚采用防滑可调节腿,适用各种地面使之更加稳固。全不锈钢板材易于清洁。

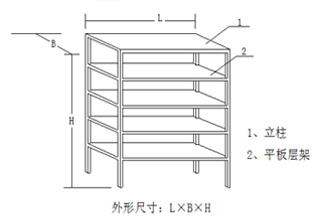

不锈钢四层货架结构示意图

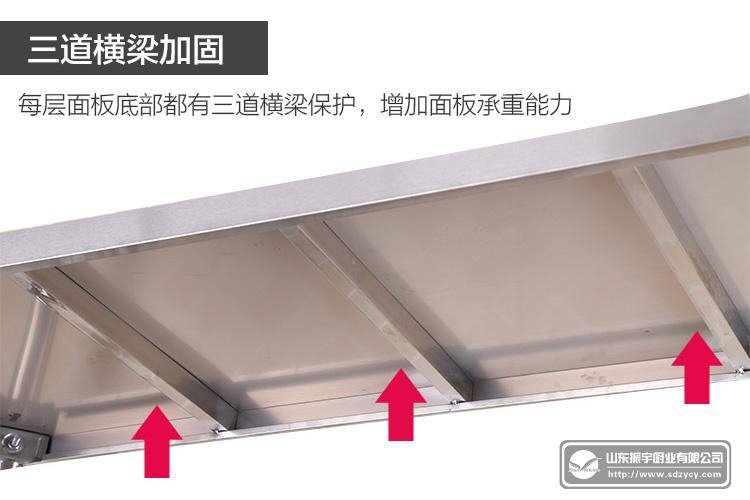

不锈钢货架加强层板

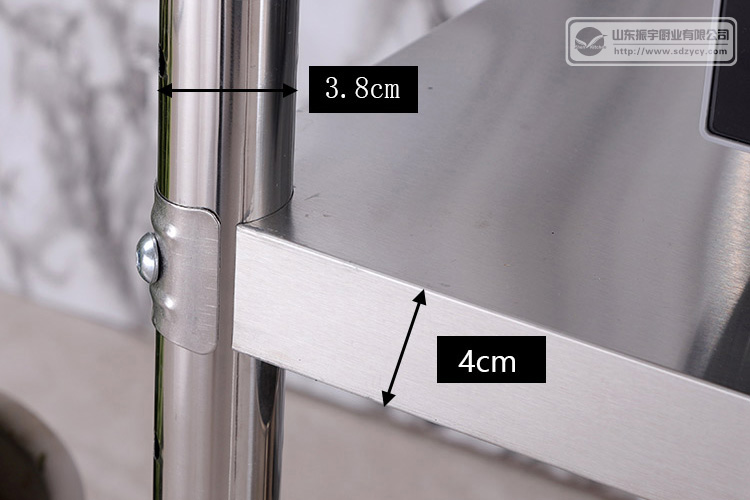

不锈钢层板厚度及组装构件

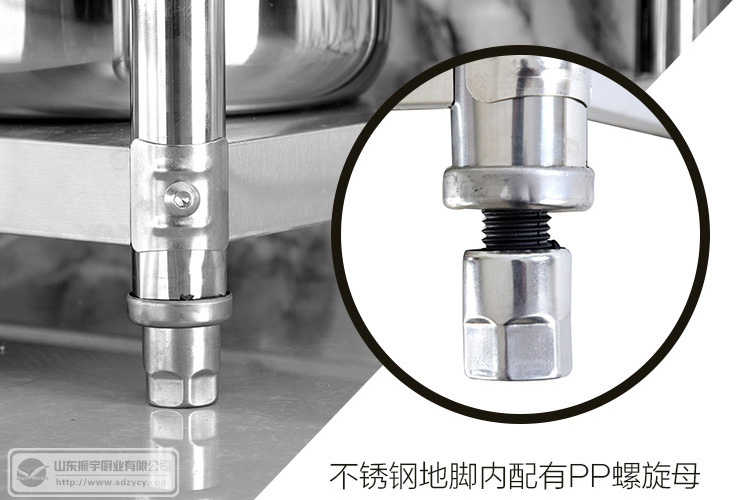

不锈钢货架地脚可调节腿

技术要求:
        4.1  货架所使用的不锈钢原材料应符合GB 3280中奥氏体和铁素体型不锈钢的有关规定。
        4.2  产品抛光后表面纹理应均匀一致,外表面粗糙度Ra3.2um,且不得有明显划痕、锤印及烧痕。
        4.3  产品焊接部位应牢固,焊纹均匀一致。不允许有未焊透、裂纹等缺陷,外露焊缝均应进行抛光或去色处理。
        4.4  产品各连接部位的紧固件应位置均匀,连接牢固。
        4.5  产品与人体接触部位不允许有尖角和毛刺。
        4.6  外形尺寸极限偏差为±3mm。
        4.7  立柱与横梁的垂直度不大于6mm/m。
        4.8  搁板应能承受100kg载荷,其变形量应小于3mm
         4.9  产品在490N水平集中力的作用下,框架的变形量应小于15mm,去除作用力后,框架变形量应小于3mm。
试验方法:
        5.1  外观质量的检验
        对4.2、4.3、4.4、4.5、4.8、4.9条采用手感、目测检验。
        5.2  尺寸公差的检验
        对4.6条采用钢卷尺或钢直尺检验。
        5.3  形位公差的检验
        对4.7条采用90°角尺和钢直尺检验。
        5.4  承载试验
        将产品置于平稳处,在各层搁板中央部位分别放置300mm×300mm的木板,在其上分别放置100kg的重物,静止1h后,去除重物后,测受载平面对角线交点处的垂直方向变形量。
        5.5  水平受力试验
        将产品置于平稳处,底脚固定,分别从左右上框架中部加490N水平力各5次,每次作用时间为5s,在加载状态下分别测量受力端的变形量,取其平均值,去除作用力后,再测其残留变形量。
检验规则:
        6.1  货架检验分出厂检验和型式检验。
        6.2  出厂检验项目包括4.2、4.3、4.4、4.5、4.6、4.7、4.8、4.9条,检验不合格允许修复后重新检验。如仍不符合要求,则判为不合格品。
        6.3  有下列情况之一时,应进行型式检验。
        a.新产品或老产品转厂生产时;
        b.正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;
        c.正常生产时,每年至少进行一次;
        d.国家质量监督机构提出进行型式检验要求时。
        6.4  型式检验每次抽检数量不得少于一台,按本标准全项检验,检验时有一项不合格,则应加倍抽检,如仍不符合要求,则该批产品判为不合格品。

发表日期:2021/1/3  浏览次数:1294
